Die Montage des Adapters ist sehr einfach, hier gezeigt bei dem großen Adapter. Bei dem kleinen Adapter ist der einzige Unterschied, dass Schlitzschrauben verwendet werden...

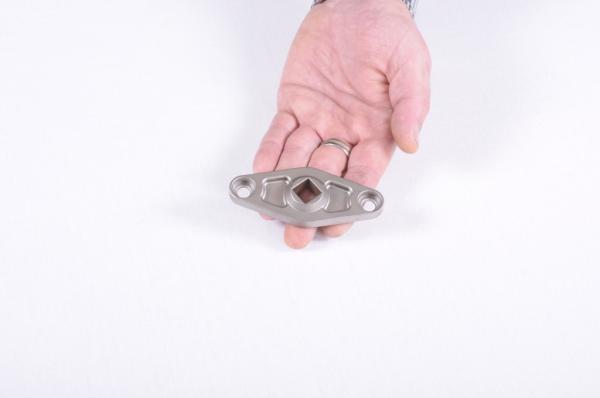

1. Nehmen sie das Oberteil (mit dem Vierkantloch)

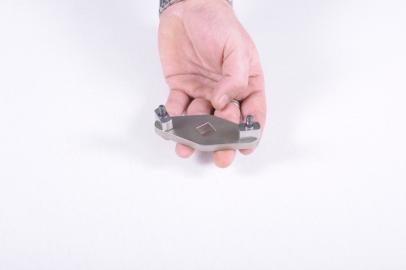

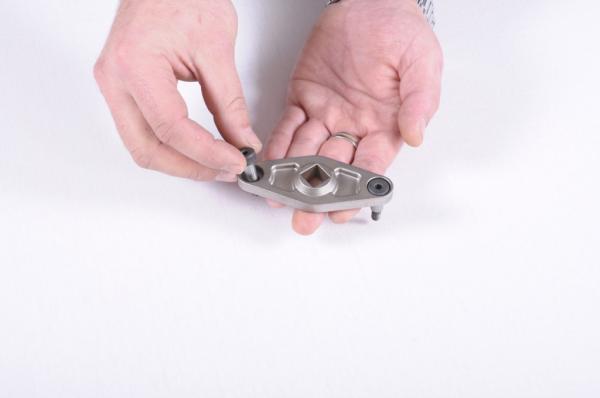

2. Stecken sie die Schrauben in die Löcher links und rechts, die Schraubenköpfe müssen komplett in den Senkungen des Oberteils stecken.

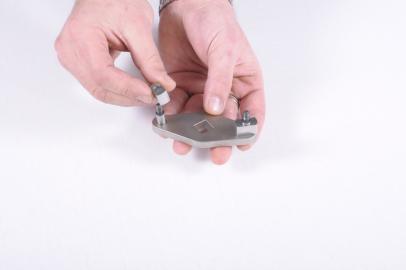

3. Das Oberteil mit den eingesetzten Schrauben umdrehen, dabei die Schrauben mit zwei Fingern halten und die Einlagen auf die Schrauben stecken.



















4. Das Unterteil mit der Beschriftung nach oben auf die Schrauben stecken.

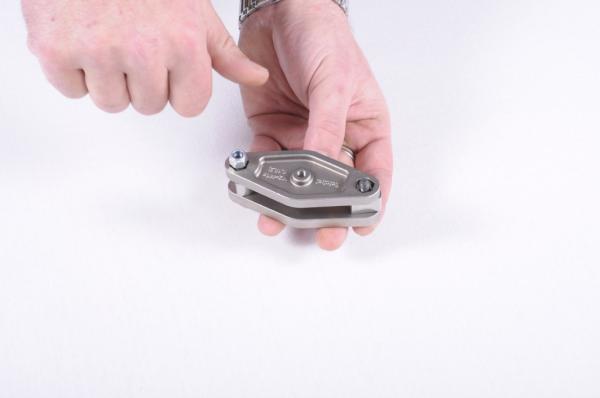

5. Die Muttern auf die überstehenden Gewinde drehen.

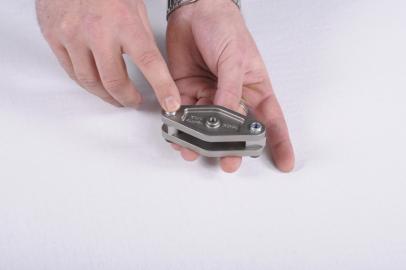

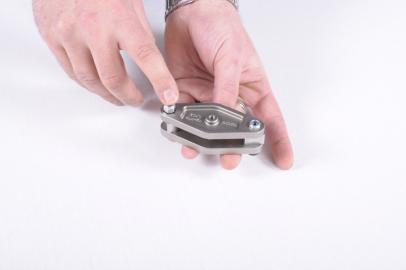

6. Die Muttern in die Sechskanttaschen stecken.

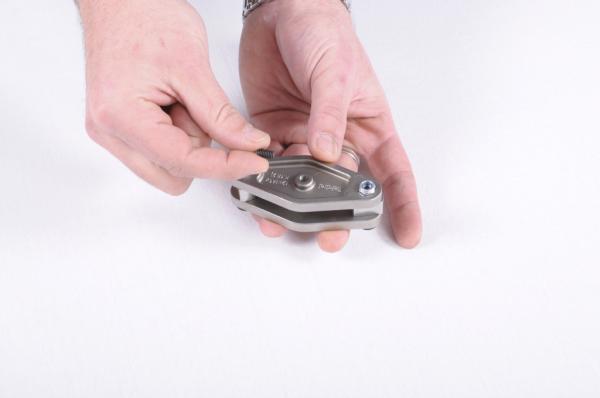

7. Die Madenschraube in das mittlere Gewindeloch einschrauben (Innensechskant nach außen). Wahlweise kann hier auch eine der anderen beigefügten Schrauben z.B. die Flügelschraube eingesetzt werden, diese stehen aber weiter aus dem Adapter heraus, und es wird etwas mehr Platz benötigt.

.

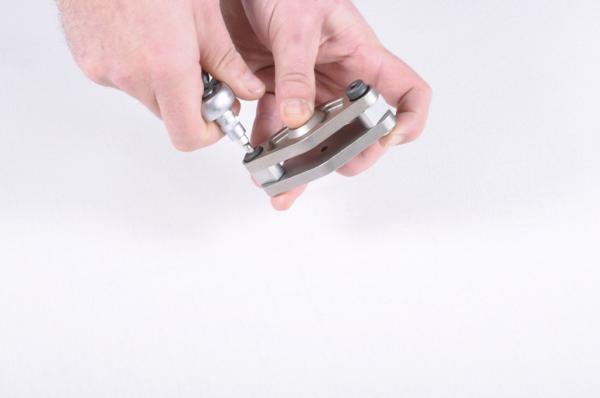

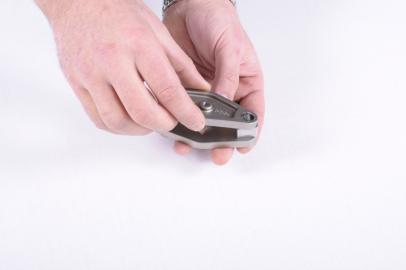

8. Den Adapter umdrehen und die Schrauben anziehen.

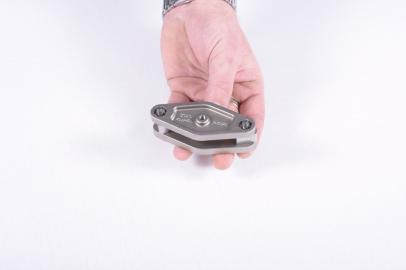

9. Schon fertig.





















Zur Beschreibung für die Verwendung des Adapters geht es hier.
